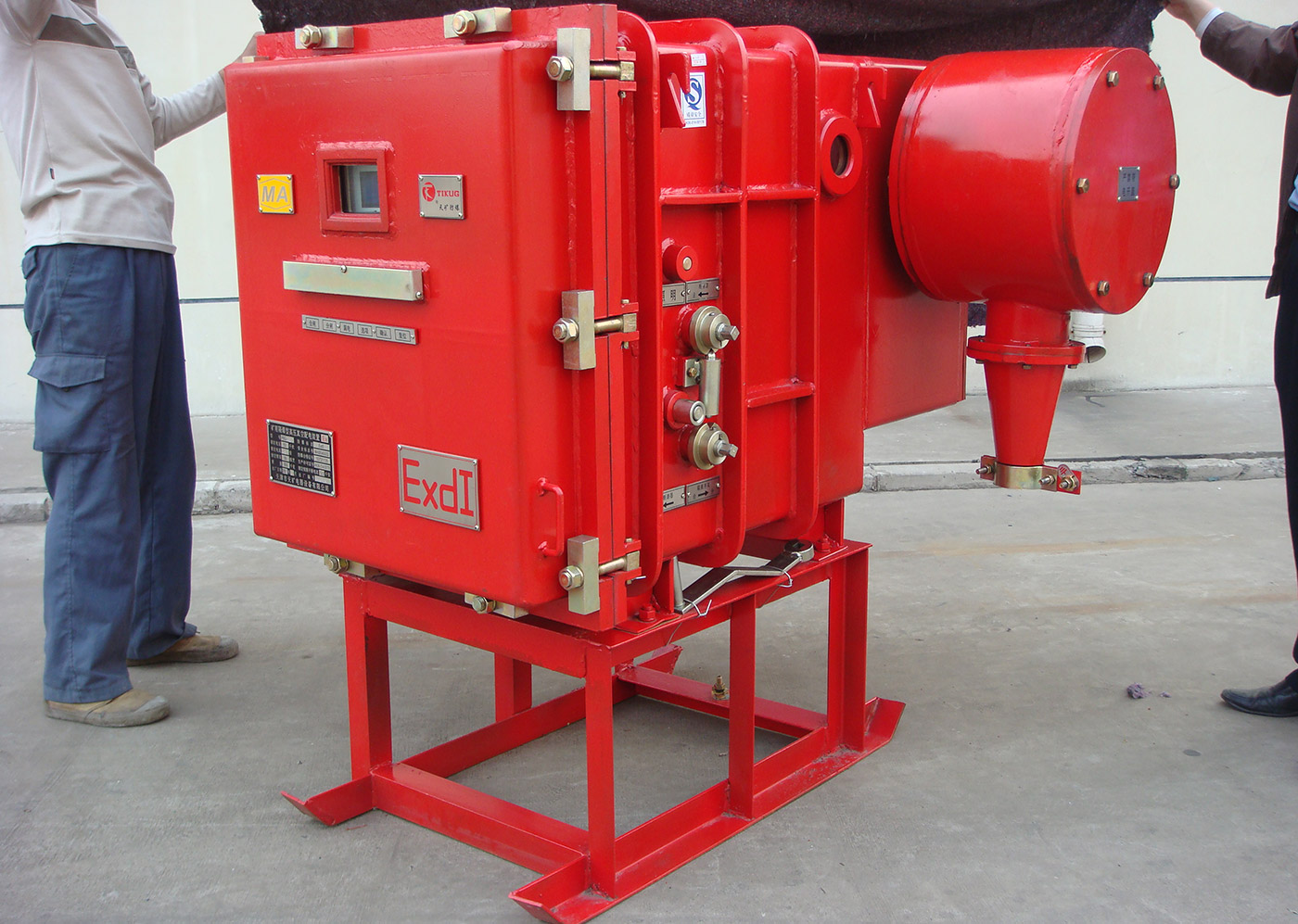

礦用隔爆型高壓真空配電裝置系列
ZNK交流高壓真空斷路器
產品介紹 用途:
本裝置適用于煤礦井下，對6KV或10KV電力線路進行測量、控制和保護，作為配電或直接起動電動機用。
按使用方式的不同，配電裝置制成a、b、c三種形式：
a型：有兩個電源進線端，可以單臺或聯臺使用。
b型：有一個電源進線端，另一端為封端盒，可以單臺或聯臺使用。
c型：兩端均無電源進線端，僅用于聯臺使用。
本裝置可實現：

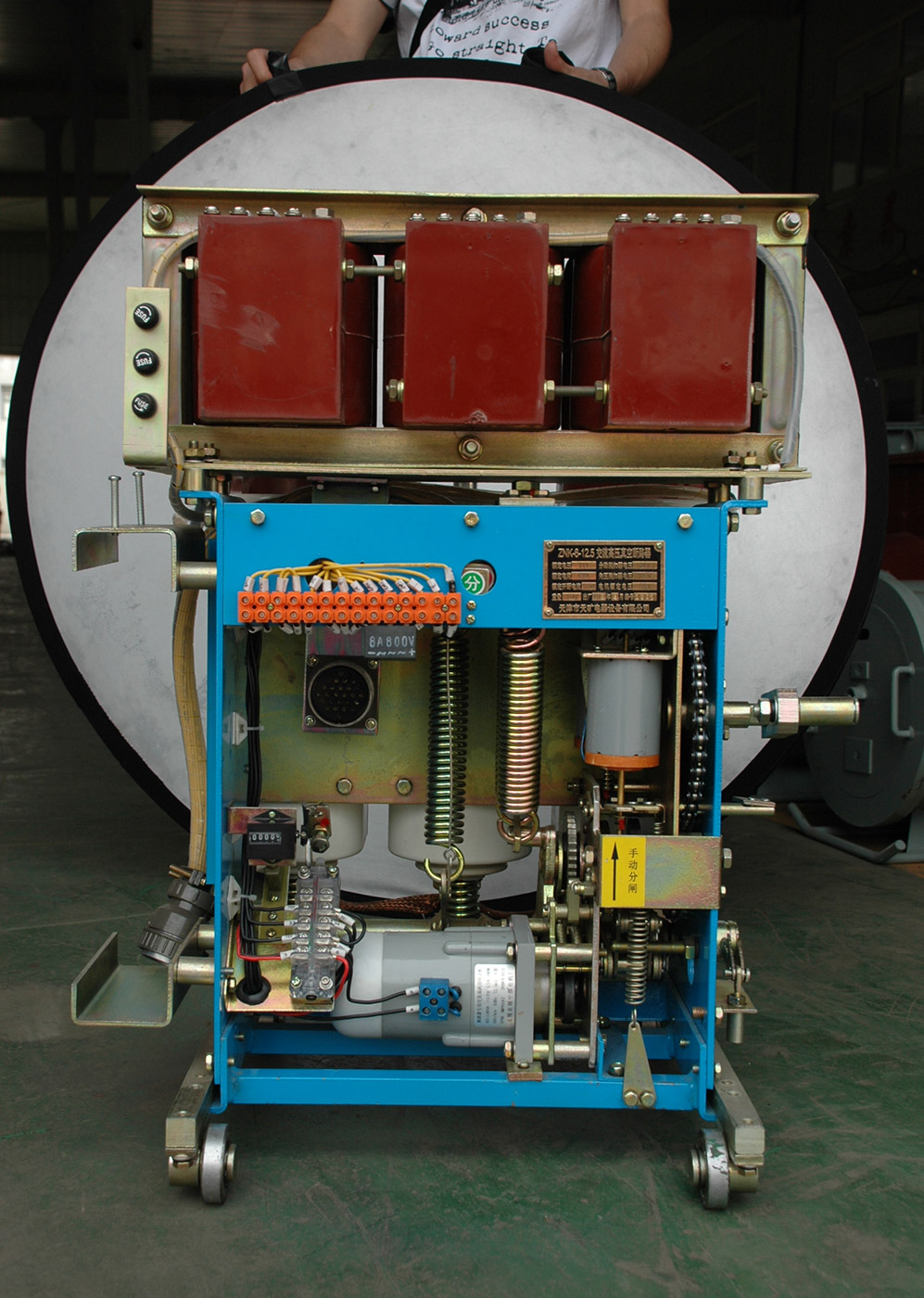

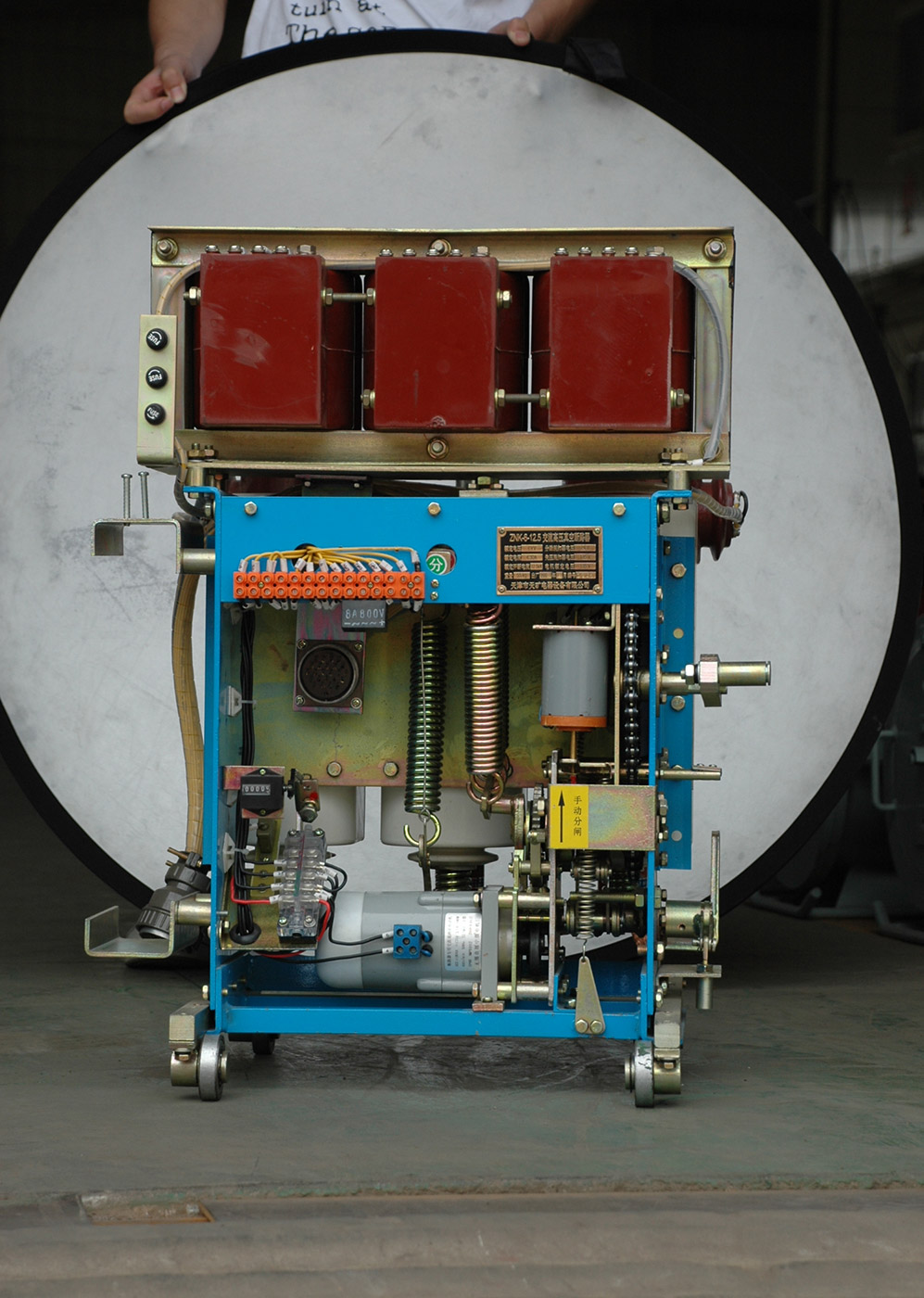

電動合閘、電動分閘、手動合閘、手動分閘、遠方分閘等操作。根據用戶訂貨要求，可設置鎧裝電纜或橡套電纜引入裝置。本裝置的結構采用手車移開式，同一型式的手車互換性強。
保護與顯示功能：
本裝置采用微機監控的綜合保護裝置，對被控電路實現下列保護：
短路保護：瞬時速斷。
過載保護：反時限動作。
電纜絕緣監視保護：對雙屏蔽電纜的屏蔽監視線，屏蔽地線實行監視保護。
功率方向型漏電保護：對所屬電網中出現的單相接地故障實行保護。
欠電壓保護：系統電壓低于設定值時，斷開電路。
本裝置設有漢字字符液晶顯示。漢字字符液晶顯示內容包括：斷路器的合、分閘狀態，系統電壓、電流的實時顯示，故障性質、動作值等信息記憶與顯示。
可根據用戶需要安裝通訊接口。
|
產品型號 |
PBG-50、100、150、200、300、 400、500、630/6 |
PBG-50、100、150、200、300、 400、500、630/10 |
|
額定電壓（KV） |
6 |
10 |
|
額定電流（A） |
50/100/150/200/300/400/500/630 |
50/100/150/200/300/400/500/630 |
|
額定開斷電流（KA） |
12.5 |
12.5 |
|
額定關合電流（峰值KA） |
31.5 |
31.5 |
|
額定動穩定電流（峰值KA） |
31.5 |
31.5 |
|
額定熱穩定電流（KA） |
12.5 |
12.5 |
|
額定熱穩定時間（S） |
2 |
2 |
|
額定電流開斷次數 |
10000 |
10000 |
|
機械壽命（次） |
≥10000隔離插銷≥2000 |
≥10000隔離插銷≥2000 |
|
欠壓脫扣器額定電壓（V） |
DC135 |
DC135 |
|
分勵脫扣器額定電壓（V） |
DC24 |
DC24 |
|
斷路器分?jǐn)鄷r(shí)間（S） |
≤0.1 |
≤0.1 |
